信号采集及信号发生---优利德（UNI-T）示波器、信号发生器
日期：【2023-12-11 16:04】 浏览次数：【】次

信号采集及信号发生---优利德（UNI-T）示波器、信号发生器

示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

优利德（UNI-T）在仪器开发十多年的时间内先后推出了N代数字存储示波器产品，在部分功能及指标上，已超越国际知名品牌同档次的产品。其中UPO系列数字荧光存储示波器，UNI-T拥有全部自主知识产权，独创的UPO技术。时具有调制和扫描能力，是仿真实验的最佳仪器。

函数/任意波形发生器是一种产生标准函数信号，并可以产生任意波形的仪器。它能提供正弦波、锯齿波、方波、脉冲串等波形，同优利德（UNI-T）的信号发生器采用先进的DDS数字频率合成技术，产生高保真质量的标准函数信号。



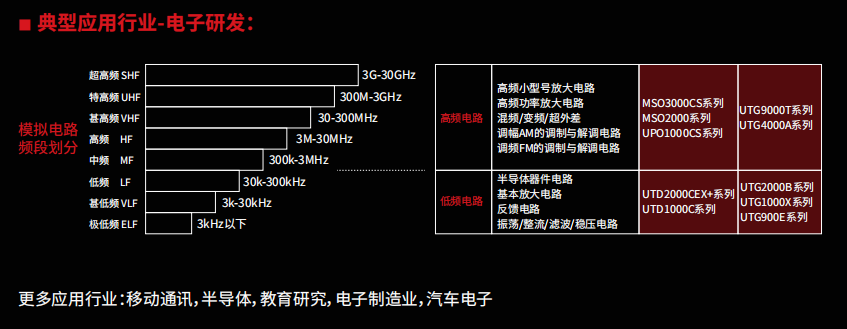

1数字荧光示波器

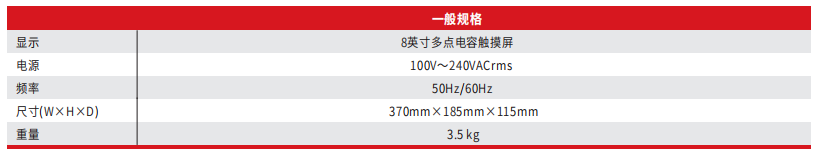

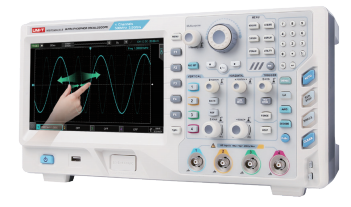

1）MSO/UPO3000CS系列 数字荧光示波器

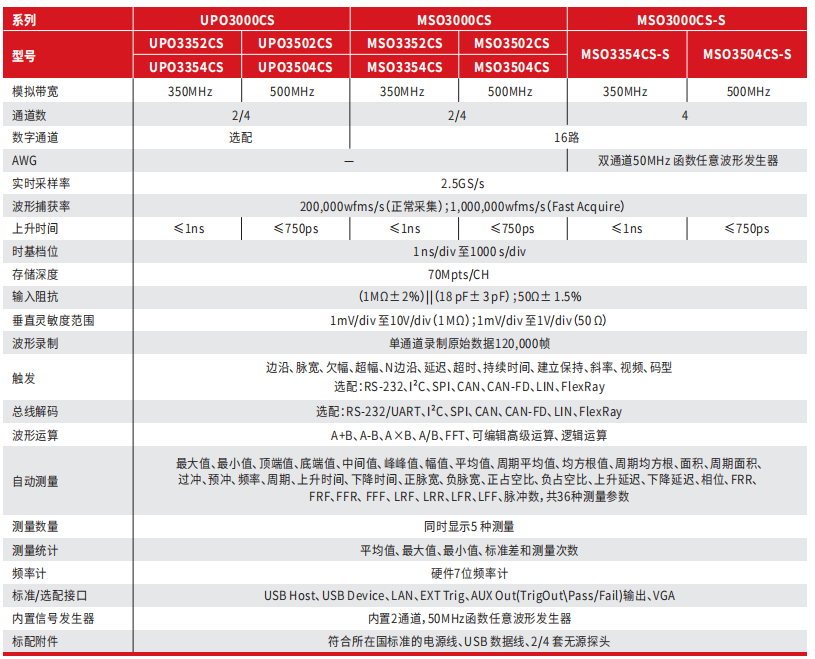

MSO/UPO3000CS系列数字荧光示波器采用了UNI-T新创的数字三维技术平台 Ultra Phosphor ™ ，可实现深存储，高波形捕获率，实时波形录制及回放功能等功能。MSO/UPO3000CS系列配置500MHz/350MHz 两个级别带宽，实时采样率高达2.5GS/s，提供2/4通道共10个型号，标配存储深度7 0 M p t s ( 每 通 道 ) ；普 通 采 样 最 大 波 形 捕 获 率 2 0 0 , 0 0 0 w f m s / s，Fa s t Acquire模式下最高可达1000,000wfms/s；硬件实时波形不间断录制和波形分析功能支持录制最大12万幅波形；独特的Multi-Scopes 2.0功能，让不同频率的任意信号独立稳定显示，一台示波器完成多台示波器才能完成的工作。


  1. 产品特点

  • 350MHz/500MHz带宽，2/4个模拟通道

  • 2.5GS/s实时采样率

  • 存储深度每通道标配70Mpts

  • 16个数字通道，数字通道存储深度70Mpts（仅MSO）*

  • 输入阻抗可切换（1MΩ/50Ω）

  • 波形捕获率最高达1,000,000 wfms/s（Fast Acquire）

  • 内置50MHz等性能双通道函数/任意波形发生器(仅MSO-S)* ，支持实时加载示波器屏幕数据到AWG任意波输出

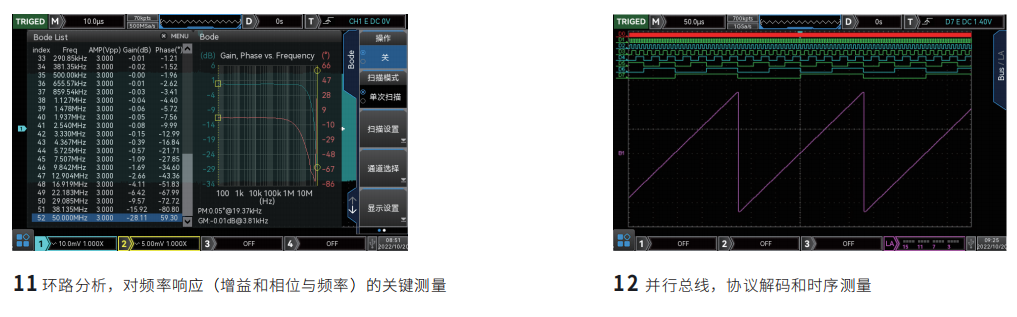

  • 支持波特图环路测试分析功能（选件）*

  • 多达120,000 帧的硬件实时波形不间断录制和分析功能，并支持USB存储设备导出

  • 1M点FFT功能，支持频率设置，瀑布图，检波设置和标记测量等

  • Multi-Scopes2.0支持多通道独立触发稳定荧光显示

  • 多通道独立7位硬件频率计

  • DVM支持多通道独立交直流真有效值测量

  • 实用的区域触发功能，可用于捕获偶发信号和观察复杂信号等

  • 协议触发和解码功能，选配：RS-232， I2C， SPI，CAN，CAN-FD，LIN，FlexRay*

  • 8英寸多点电容触摸屏，支持各种手势操作：点击，滑动，缩放，编辑，拖动等

  • 支持SCPI可编程仪器标准命令

  • Web Control支持远程跨平台操作

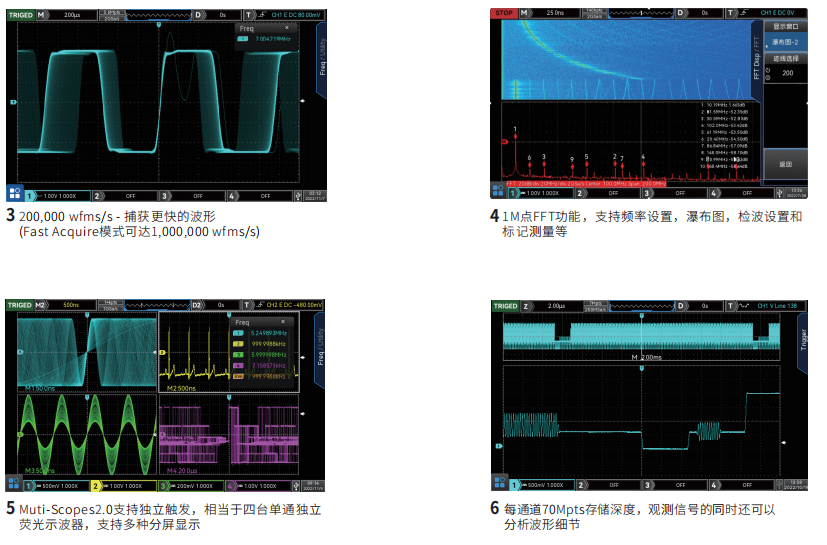

产品特色




技术指标


基本参数

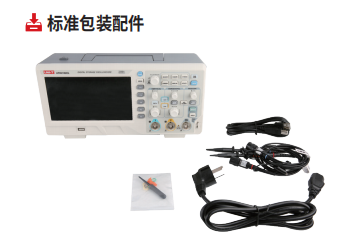

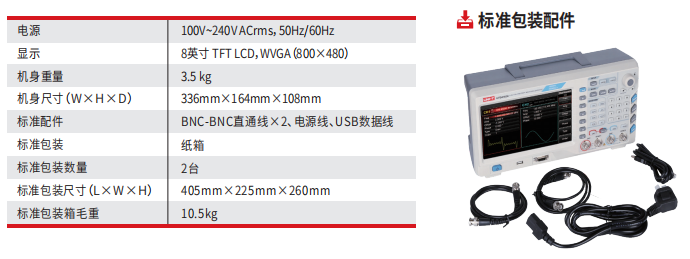

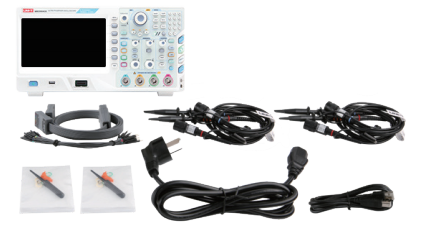

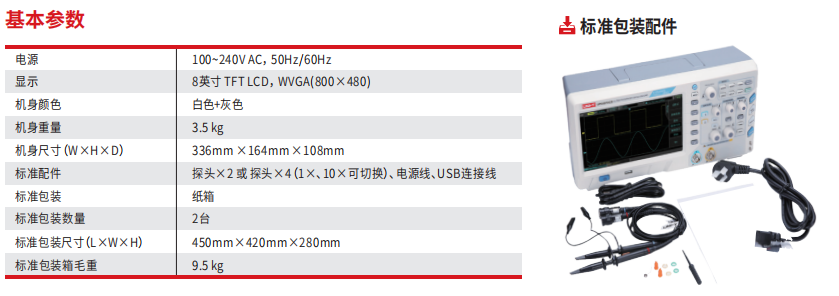

标准包装配件

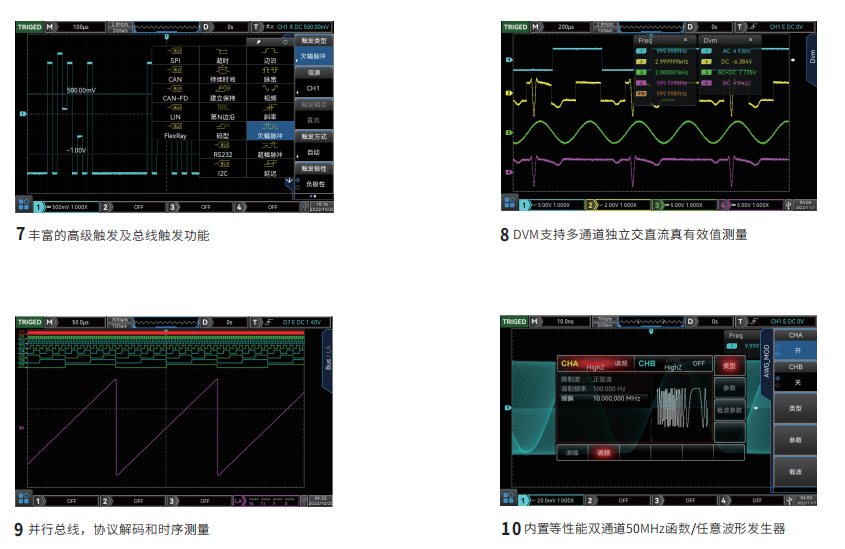

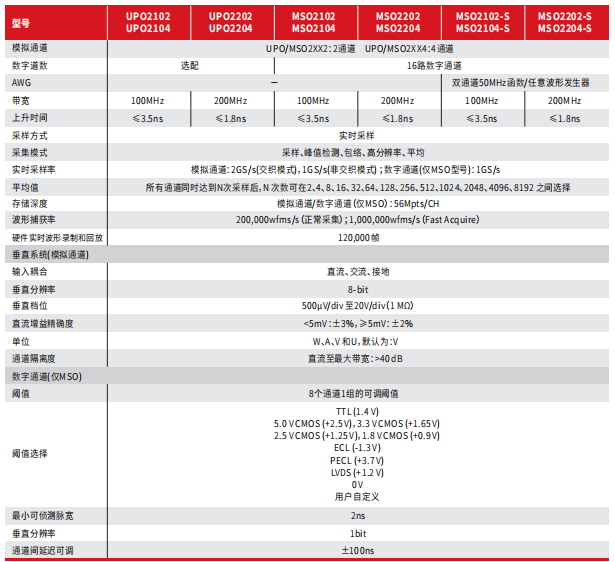

2）MSO/UPO2000系列 数字荧光示波器

优利德（UNI-T）全新推出数字荧光示波器MSO/UPO2000系列，全触摸屏控制，全新交互体验，让您用手真实流畅地感受，波形的荧光律动，瞬 态 变 化 。全 新 开 发 的 系 统 平 台，核“ 芯 ”展 现 强 大 的 功 能，包 括 Fa s t Acquire技术准确捕获异常事件、4M点增强型FFT功能，内置瀑布图等高级测量、区域触发细致捕获特征信号、硬件解码方式使速度大幅提升，独立时基分屏功能Multi-Scopes再次升级、更多功能，等您来解锁！


产品特点

  • 模拟通道带宽：200 MHz，100 MHz，2/4模拟通道

  • 模拟通道实时采样率2GS/s，数字通道实时采样率1GS/s(仅MSO)*

  • 标配每通道56Mpts存储深度

  • 16个数字通道，数字通道存储深度56Mpts（仅MSO）*

  • 波形捕获率最高达1,000,000 wfms/s（Fast Acquire）

  • 内置50MHz等性能双通道函数/任意波形发生器(仅MSO-S)*，支持实时加载示波器屏幕数据到AWG任意波输出

  • 支持波特图环路测试分析功能（选件）*

  • 4M点增强FFT，支持频率设置，瀑布图，检波设置和标记测量等

  • Multi-Scopes支持多通道独立触发荧光显示

  • DVM支持多通道独立交直流真有效值测量

  • 实用的区域触发功能，可用于捕获偶发信号和观察复杂信号等

  • 协议触发和解码功能，选配：RS-232， I2C， SPI，CAN，CAN-FD，LIN，FlexRay

  • 多通道独立7位硬件频率计

  • 多达120,000 帧的硬件实时波形不间断录制和分析功能，并支持USB存储设备导出

  • 8英寸多点电容触摸屏，支持各种手势操作：点击，滑动，缩放，编辑，拖动等

  • 丰富的外围接口：USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out、Pass/Fail）输出、信号源输出接口（AWG)、VGA

  •  Web Control支持远程跨平台操作；支持SCPI可编程仪器标准命令

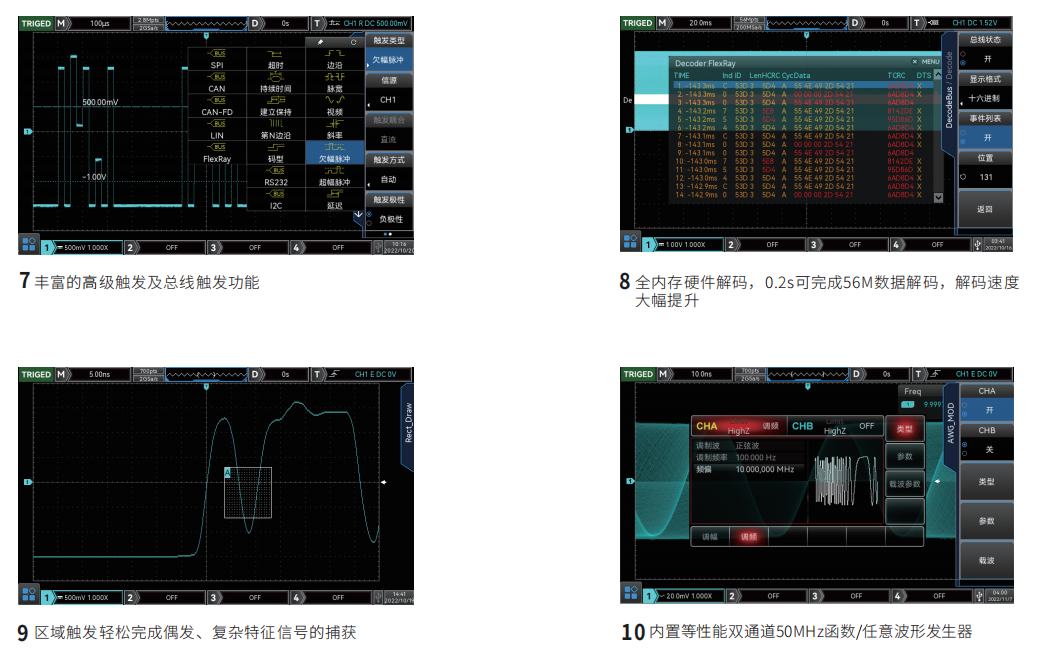

产品特色





技术指标

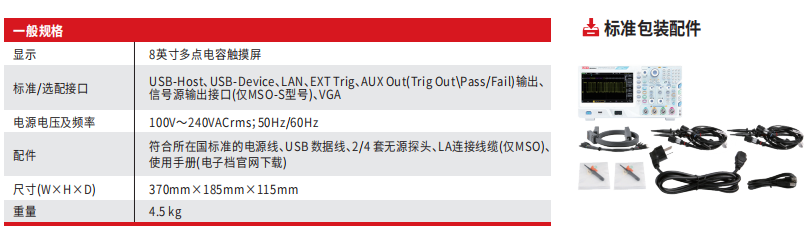

基本参数

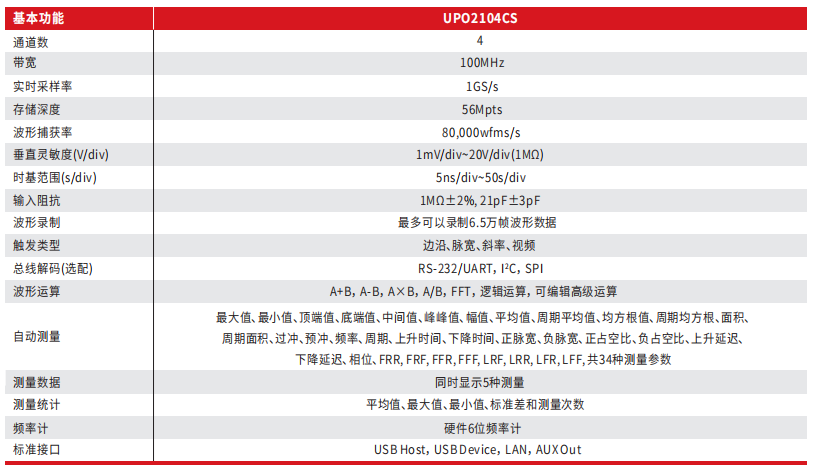

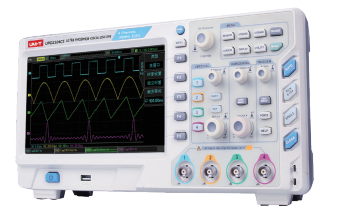

3）UPO2104CS 数字荧光示波器

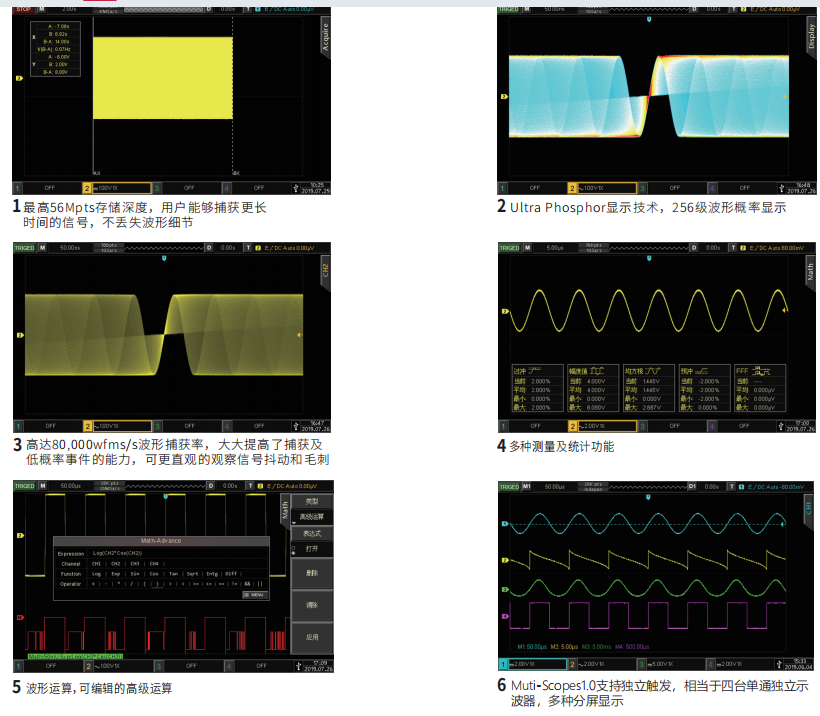

UPO2104CS具有4个模拟通道，100MHz带宽，1GS/s采样率的经济型通用数字荧光示波器。存储深度高达56Mpts，是同档示波器1000倍以上。波形捕获率达80,000wfms/s，四个通道时基独立可调，丰富的高级触发及总线解码功能(选配)，以及丰富的外围接口，有很高的性价比优势。


产品特点

  • 标配56Mpts存储深度

  • 模拟通道带宽：100MHz

  • 1GS/s实时采样率； 4个模拟通道

  • 80,000wfms/s波形捕获率

  • 每通道时基独立可调

  • 丰富的外围接口：USB Host、USB Device、 LAN、AUX Out

产品特色


技术指标

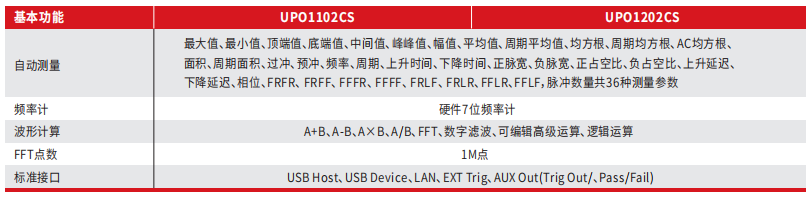

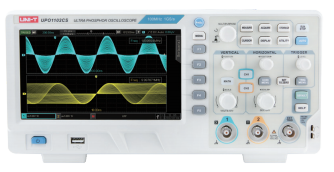

4）UPO1000CS系列 数字荧光示波器

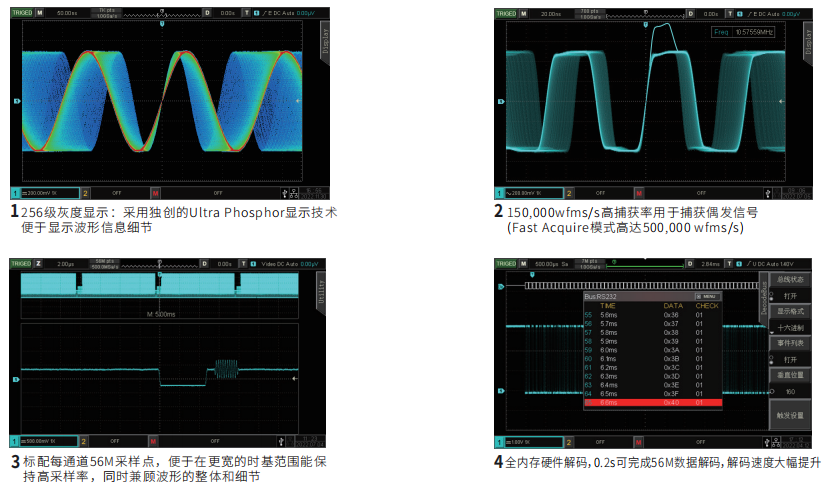

UPO1000CS系列采用并行数字信号处理技术，提高了数据处理速度及波形捕获速率，新创的Ultra Phosphor技术将被测信号频率以类似模拟示波器的多层次余辉呈现，相较于传统数字存储示波器, 数字荧光示波器的余辉效果能更好呈现出振幅、时间和信号强度的三维波形数据。

UPO1000CS系列配置100MHz/200MHz两个级别带宽，硬件非交织独立采样每通道1GS/s采样率，标配存储深度高达56Mpts(每通道)，高速波形捕获率500,000wfms/s可以准确获取异常事件如视频、抖动、噪声和矮波信号等。


产品特点

  • 模拟通道带宽：100MHz/200MHz

  • 采样率： 1GS/s（非交织模式）

  • 每通道存储深度可达56Mpts

  • 波形捕获率最高达500,000 wfms/s（Fast Acquire）

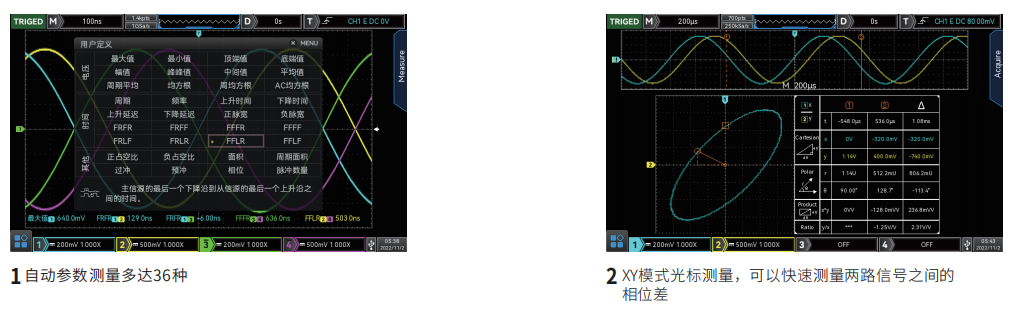

  • 可自动测量36种波形参数

  • Multi-Scopes2.0支持双通道独立触发荧光显示

  • 多通道独立7位硬件频率计

  • 1M点增强FFT功能, 支持频率设置，瀑布图，检波设置和标记测量等

  • DVM支持双通道独立交直流真有效值测量

  • 创新的RS-232、I2C、SPI、CAN和LIN全内存硬件实时解码*

  • Web Control支持远程跨平台操作

  • 支持SCPI可编程仪器标准命令

产品特色

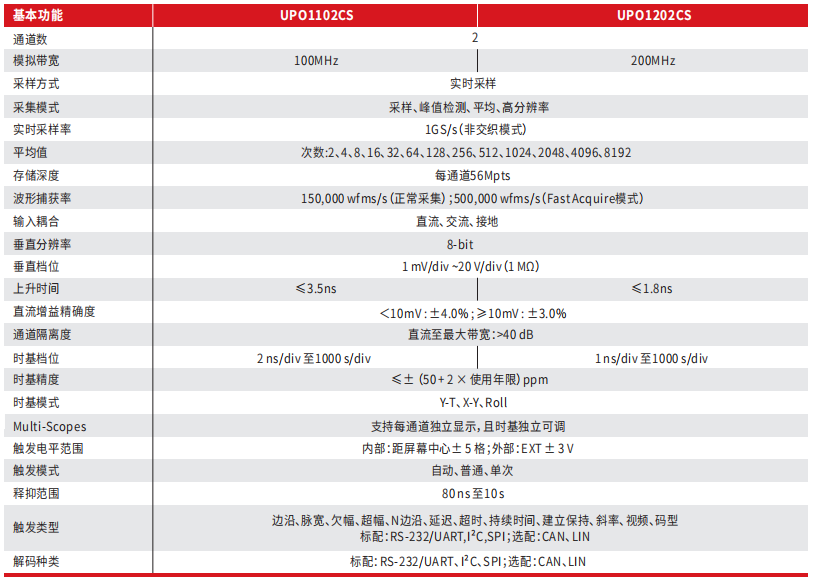

技术指标


技术指标


基本参数

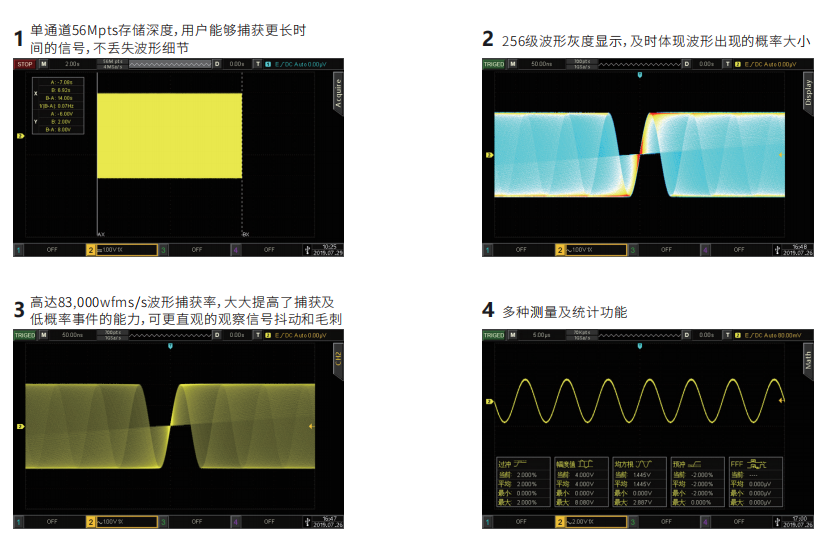

5）UPO7104Z系列 数字荧光示波器

产品特点

  • 1GS/s实时采样率；4个模拟通道

  • 模拟通道带宽：100MHz

  • 标配单通道56Mpts存储深度

  • 83,000wfms/s波形捕获率

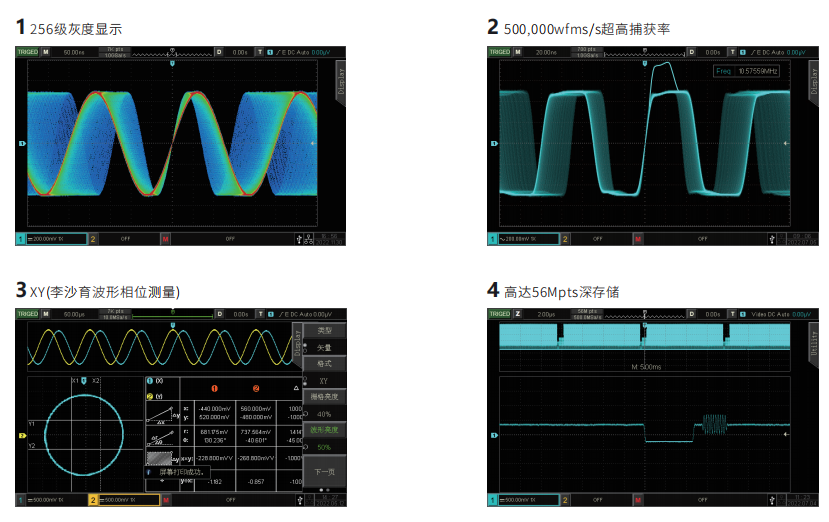

  • 256级波形灰度等级显示

  • 每通道时基独立可调

  • 高达6.5万帧 硬件实时波形录制功能

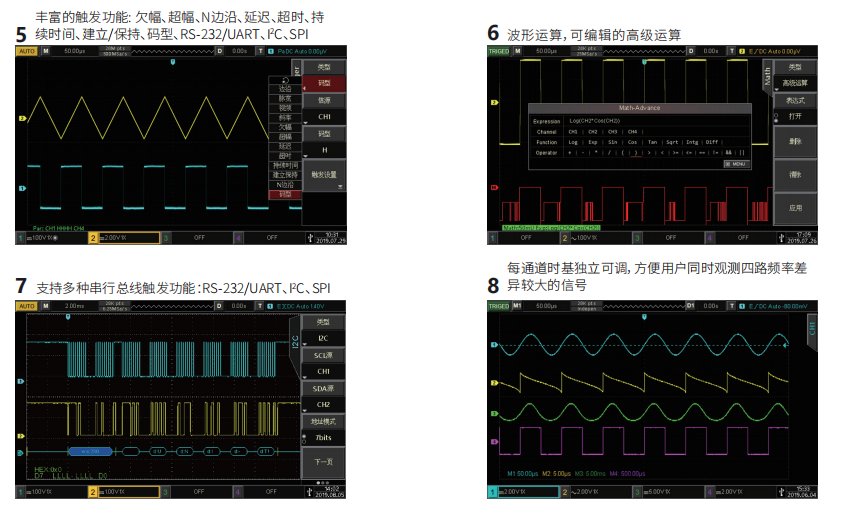

  • 丰富的触发及总线解码功能

  • 8英寸TFT LCD，WVGA(800×480)

  • 丰富的外围接口：USB Host、USB Device、LAN、AUX Out

  • 支持NeptuneLab 实验系统综合测试平台


产品特色

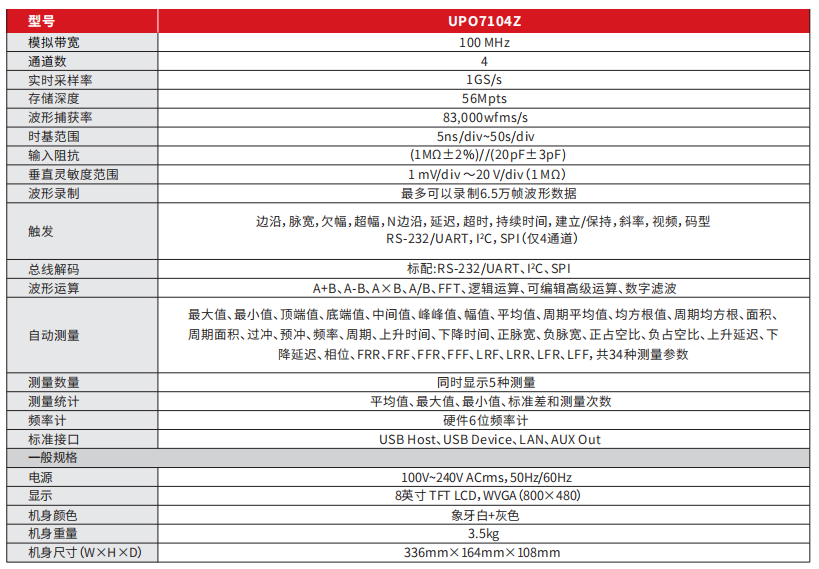

技术指标

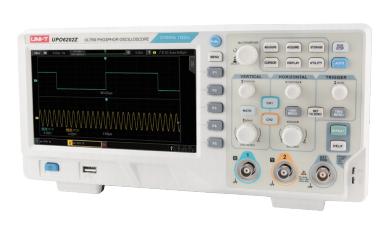

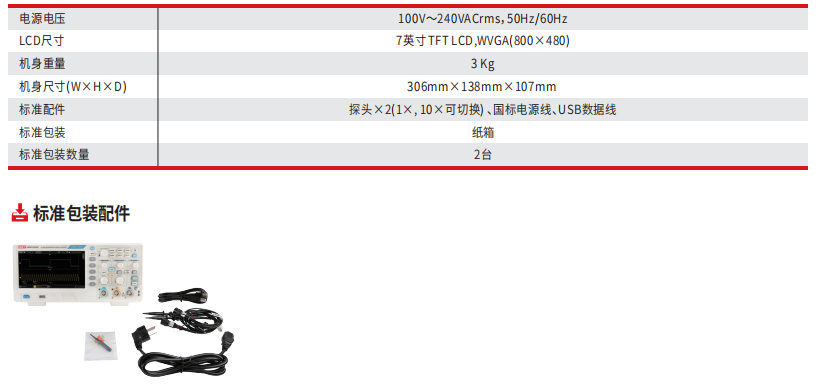

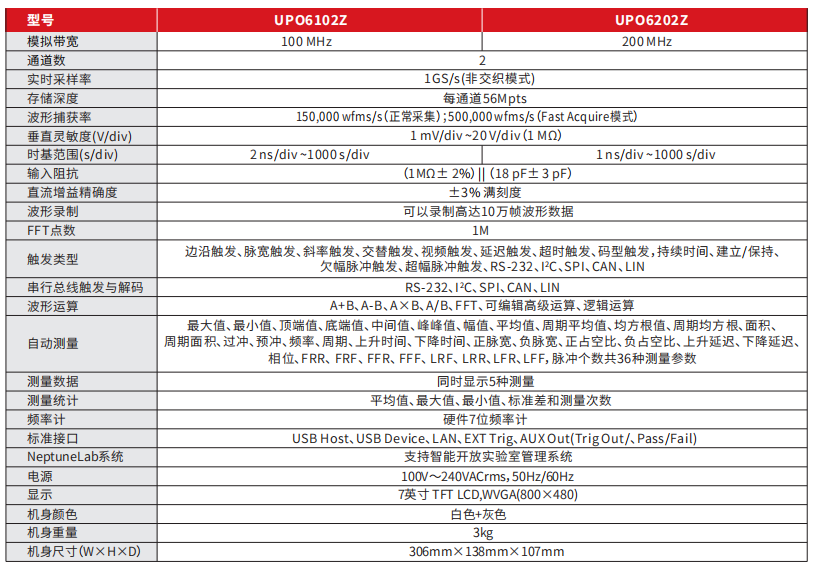

6）UPO6000Z系列 数字荧光示波器

产品特点

  • 通道数： 2

  • 带宽：100MHz/200MHz

  • 采样率：1GS/s（非交织模式）

  • 波形捕获率最高达500,000 wfms/s（Fast Acquire）

  • 存储深度：标配56Mpts(每通道)

  • XY李沙育波形相位测量

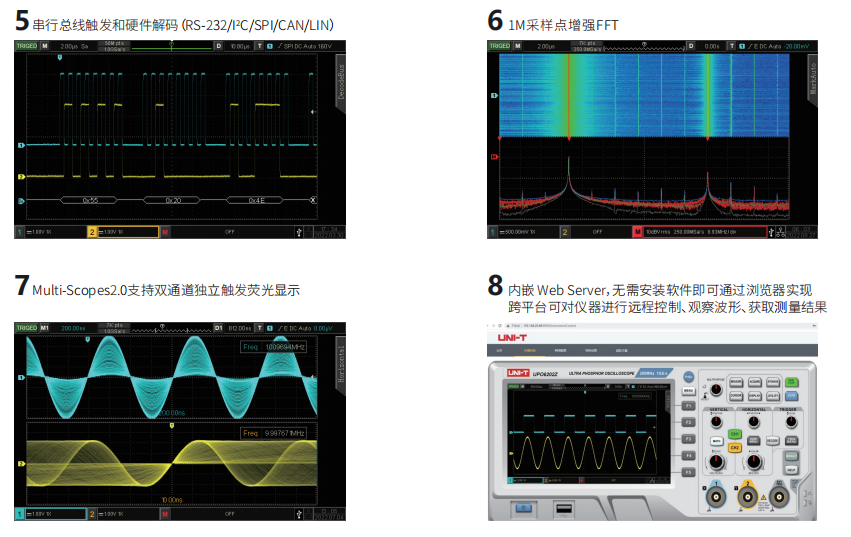

  • 创新的RS-232、I2

  • C、SPI、CAN和LIN全内存硬件实时解码

  • Multi-Scopes2.0支持双通道独立触发荧光显示

  • 7英寸WVGA（800×480）TFT 液晶屏

  • Web Control 支持外网远程操控

  • 支持SCPI可编程仪器标准命令

  • 1M点增强FFT功能, 支持频率设置，瀑布图，检波设置和标记测量等

  • 支持NeptuneLab 实验系统综合测试平台


产品特色





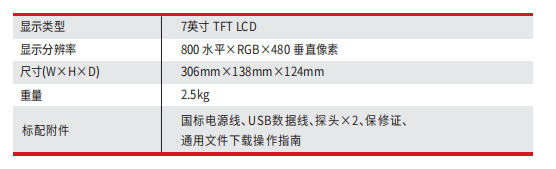

技术指标


2 数字存储示波器

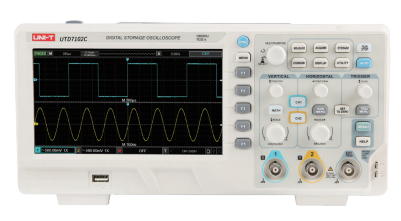

1）UTD7000C 系列 数字存储示波器

产品特点

  • 100MHz/200MHz带宽，2个模拟通道

  • 存储深度64kpts，采样率每通道1GS/s（非交织模式）

  • 波形捕获率8,000wfms/s

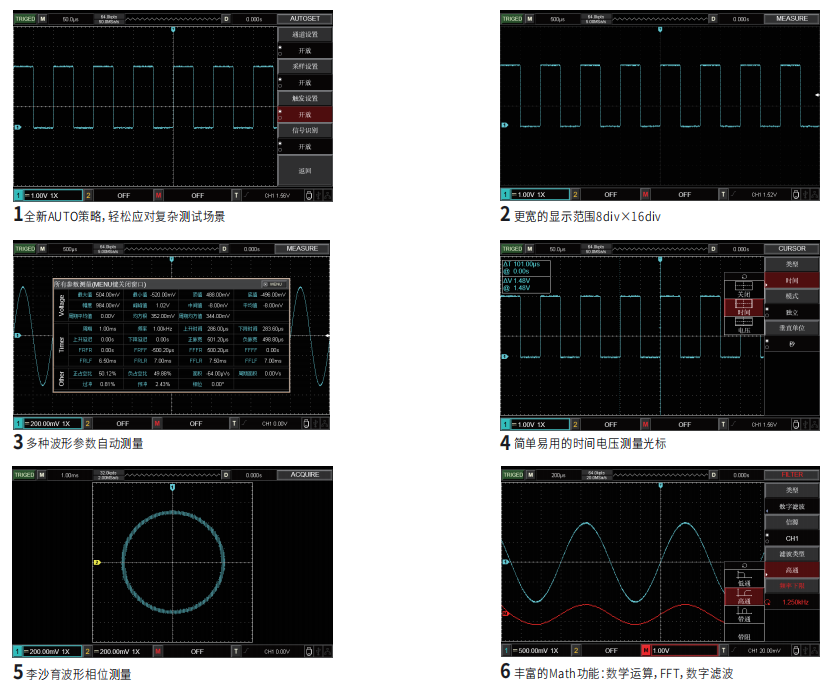

  • 更宽的显示范围8div×16div

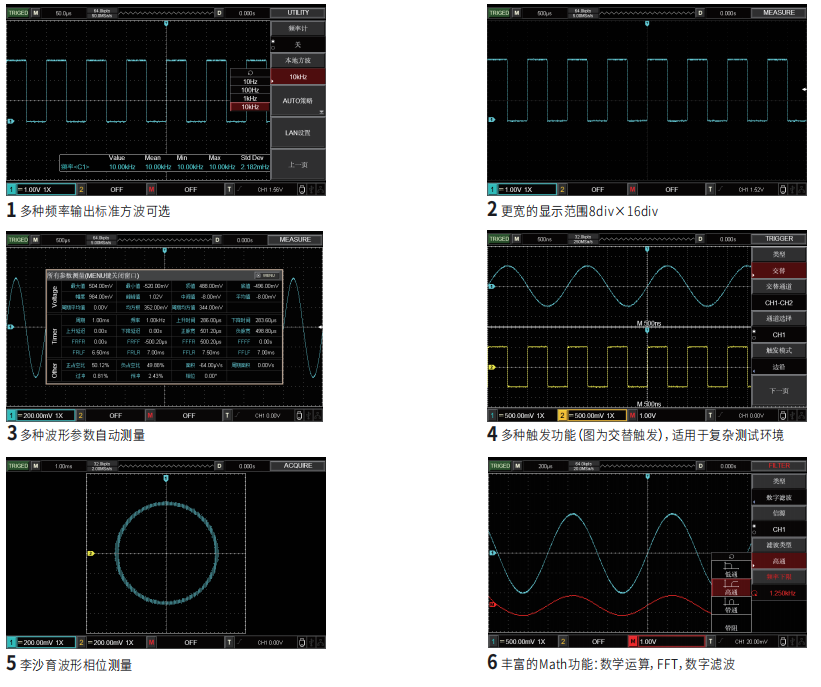

  • 多种频率标准方波输出：10Hz、100Hz、1kHz、10kHz

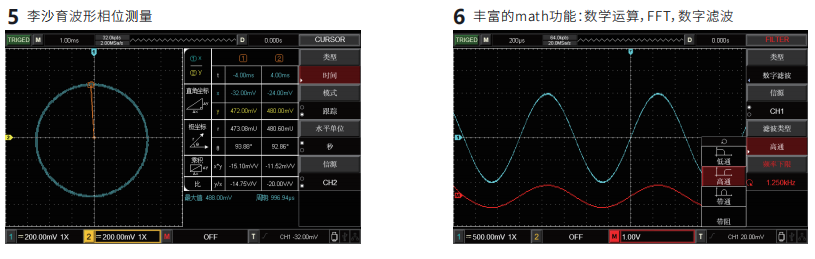

  • 李沙育波形相位测量

  • 支持NeptuneLab 实验系统综合测试平台


产品特色




技术指标

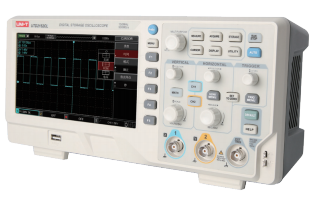

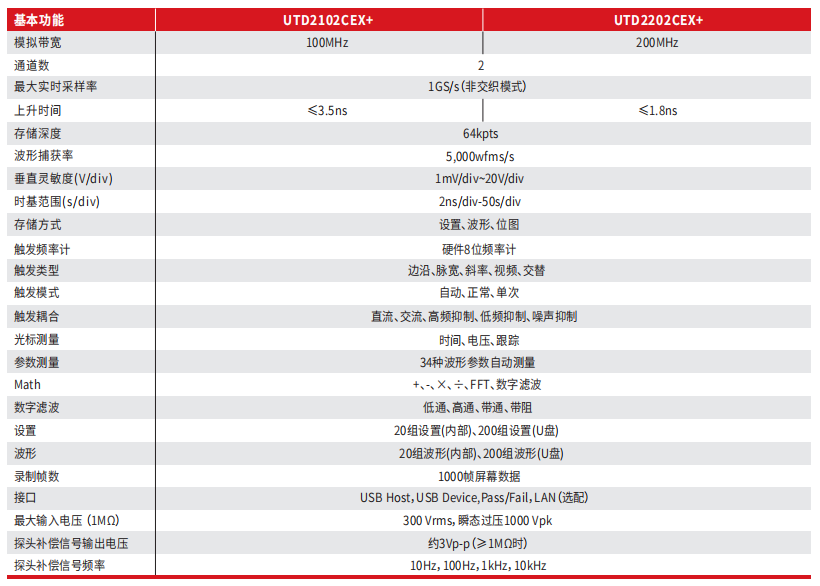

2）UTD2000CEX+ 系列 数字存储示波器

UTD2000CEX+是一系列经济型台式数字存储示波器，满足基础测量的关键需求，简洁清晰的前面板设计，更方便于用户操作。UTD2000CEX+系列配置100MHz/200MHz级别带宽，实时采样率为1GS/s，提供双通道等性能输出，存储深度64kpts。是一款针对广泛的数字示波器市场包括通信，半导体，计算机，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域的通用设计/调试/测试的需求而设计的示波器。


产品特点

  • 100MHz/200MHz带宽，2个模拟通道

  • 存储深度64kpts，采样率每通道1GS/s（非交织模式）

  • 波形捕获率5,000wfms/s

  • 34种波形参数自动测量

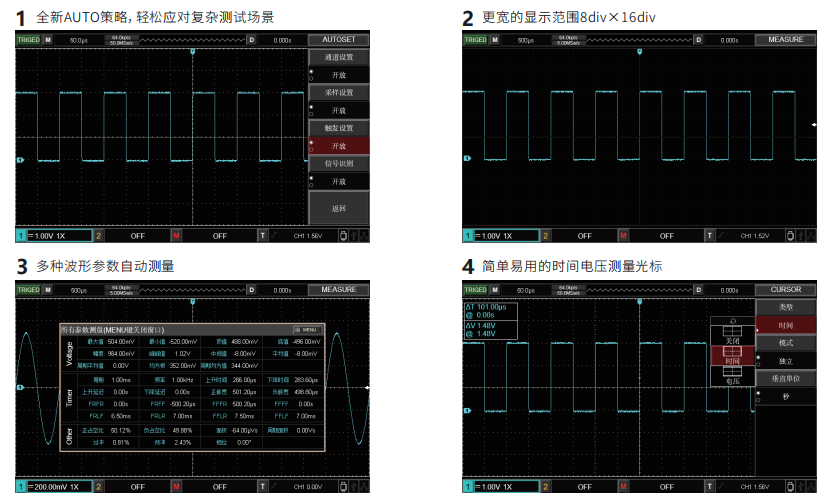

  • 更宽的显示范围8div×16div

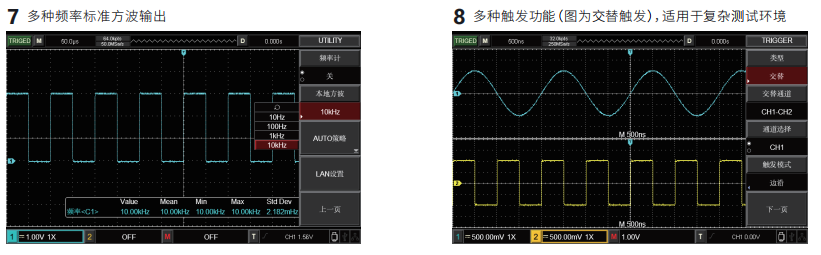

  • 多种频率标准方波输出：10Hz、100Hz、1kHz、10kHz

  • 等效采样/实时采样可任意切换

  • 李沙育波形相位测量

产品特色


技术指标


基本参数

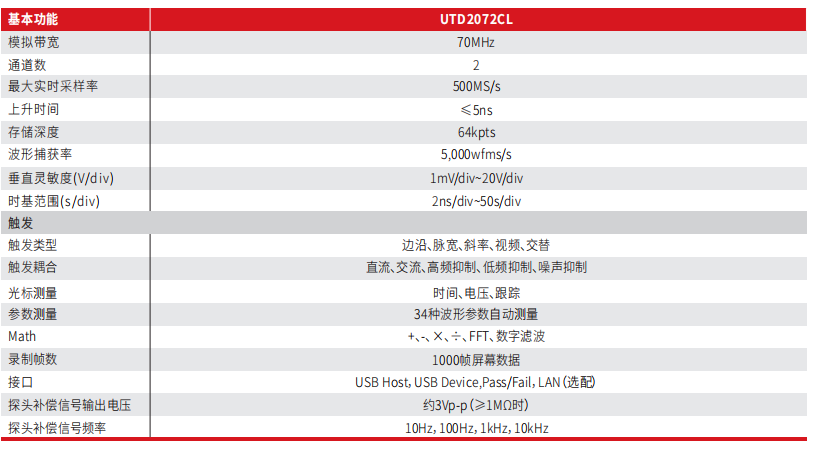

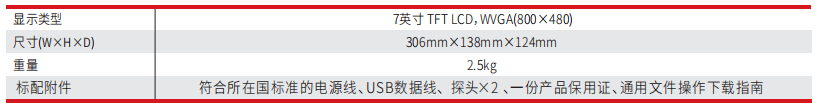

3）UTD2072CL 数字存储示波器

UTD2072CL是一系列经济型台式数字存储示波器，满足基础测试的关键需求，简洁清晰的前面板设计，更方便于用户操作。

UTD2072CL是70MHz带宽，实时采样率为500MS/s，提供等性能双通道测试，存储深度64kpts。是一款针对广泛的数字示波器市场包括通信，半导体，计算机，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域的通用设计/调试/测试的需求而设计的示波器。


产品特点

  • 70MHz带宽，2个模拟通道

  • 采样率500MS/s，存储深度64kpts

  • 波形捕获率5,000wfms/s

  • 34种波形参数自动测量

  • 更宽的显示范围 8div×16div

  • 多种频率标准方波输出：10Hz、100Hz、1kHz、10kHz

  • 独特的独立时基

  • 李沙育波形相位测量

  • 支持即插即用USB存储设备，并可通过USB与计算机通信和远程控制

产品特色


技术指标


基本参数



3手持式数字存储示波器

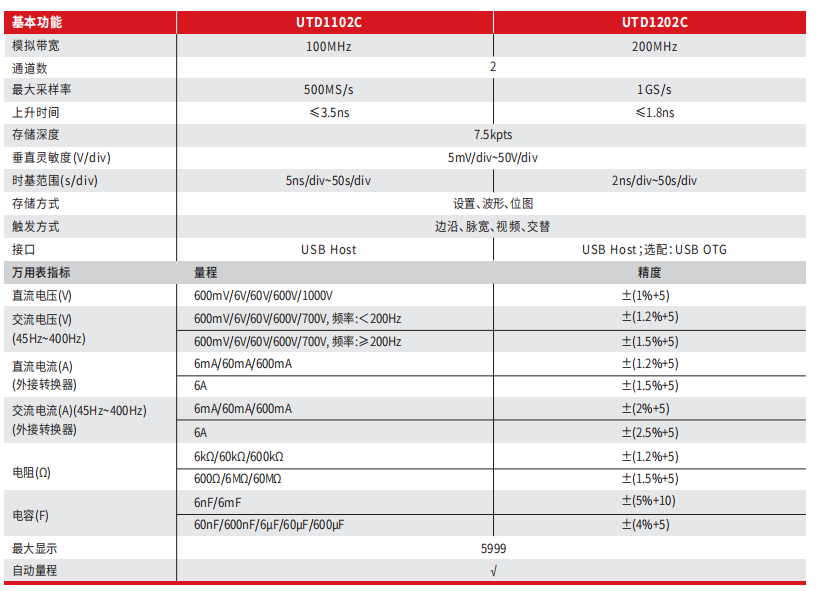

1）UTD1000C 系列 手持式数字存储示波器

UTD1000C列手持式数字存储示波器实现了易用性、优异的技术指标及众多功能性的完美结合,可帮助用户更快的完成测试工作。标度和位置旋钮提供了直观的操作,符合传统仪器的使用习惯,用户不必花大量的时可去学习和熟悉数字手持式数字存储示波器的操作,即可熟练使用。


技术指标

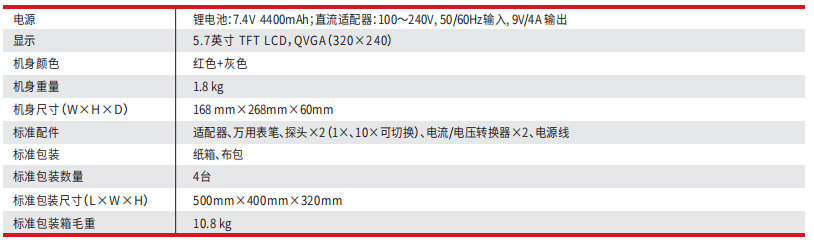

基本参数


2) UTD1000L 系列 手持式数字存储示波器

UTD1000L系列是一款经济型手持式数字存储示波器,集示波器,万用表,趋势图,波形记录功能于一体,小巧便携的外观,给用户带来不一样的视觉体验,为广大工程师量身打造的普及型便携测量仪器。

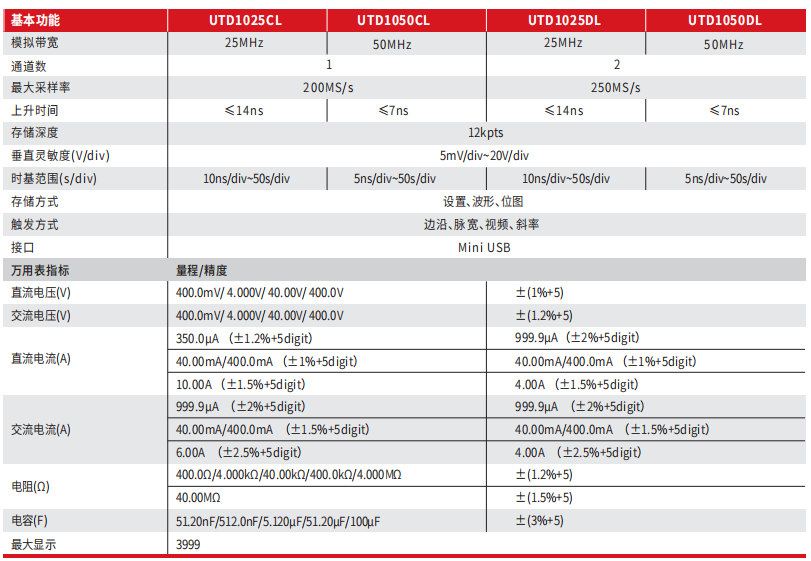

技术指标


基本参数


4 函数/任意波形发生器

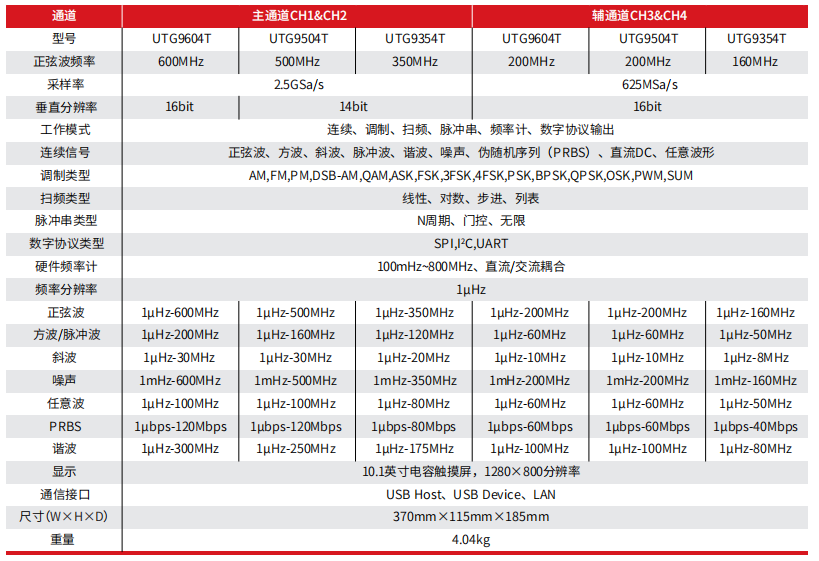

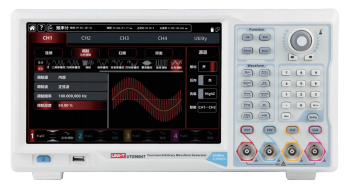

1)UTG9000T系列 函数/任意波形发生器

UTG9000T系列函数/任意波形发生器，使用DDS直接数字频率合成技术,可生成高精度、稳定、纯净、低失真的信号,还能提供高频率且具有快速上升沿和下降沿的方波。是一款高性能、多功能的四通道函数/任意波形发生器。便捷的触控操作界面、优越的技术指标及人性化的图形显示风格,可帮助您更快的完成工作任务,提高工作效率,是满足您目前及未来测试需求的多用途设备。

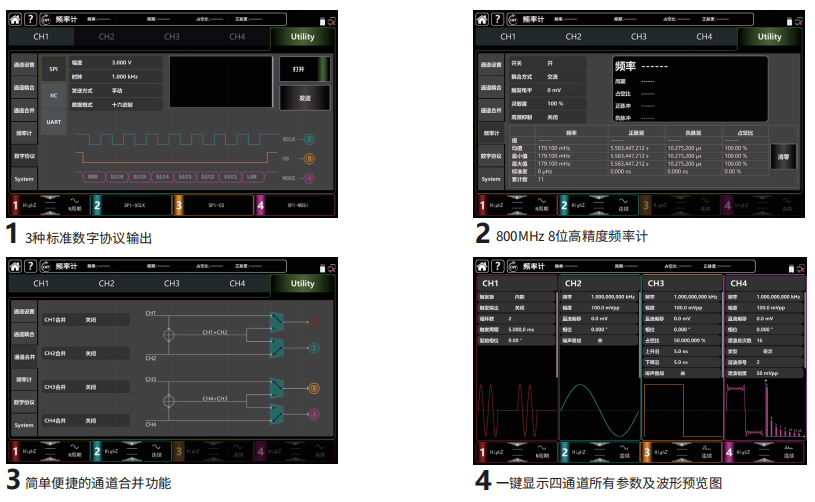

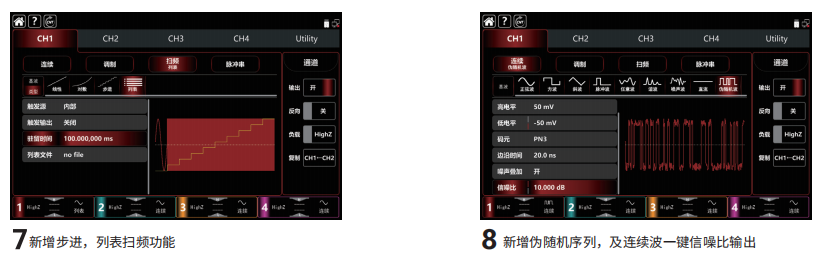

产品特点




技术指标

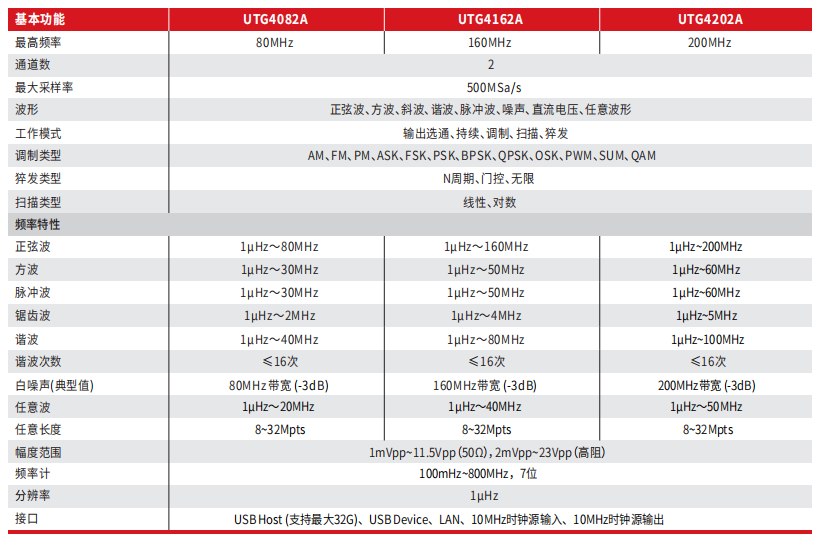

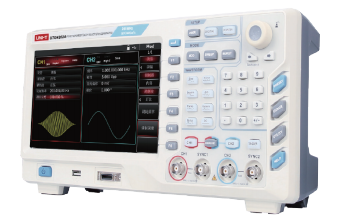

2) UTG4000A系列 函数/任意波形发生器

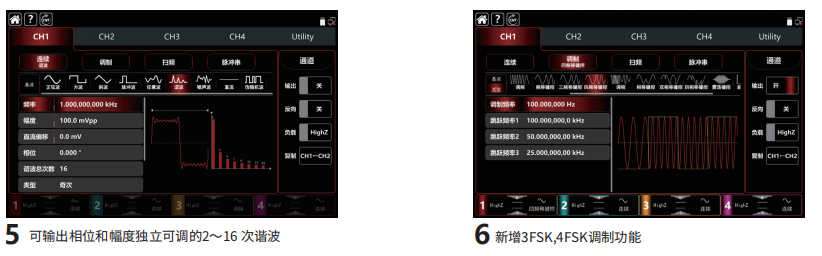

UTG4000A系列集函数发生器、任意波形发生器、脉冲发生器、谐波发生器、模拟/数字调制器、频率计等功能于一体的多功能混合信号发生器;1uHz频率分辨率、以及1mV的幅度分辨率,可生成精确、稳定、纯净、低失真的输出信号,还能提供高频率且具有上升沿和下降沿1ns分辨数字合成的脉冲波。独立等性能双通道设计,最高实时采样率高达500MSa/s,最大任意波长度高达32Mpts,同时具备7GB非易失波形存储;国内首款选配数字信号发生器输出模块;超宽8英寸LCD高清屏显示，人性化的界面设计及合理的功能键盘布局,给用户带来更为人性化的使用体验。


产品特点

  • 500MSa/s采样速度和16bit垂直分辨率

  • 32Mpts任意波存储器，7GB非易失波形存储

  • 丰富的调制类型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM

  • 80MHz/160MHz/200MHz 正弦波输出

  • 标配等性能双通道

  • 标配16次谐波发生器

  • 支持数字任意波输出接口

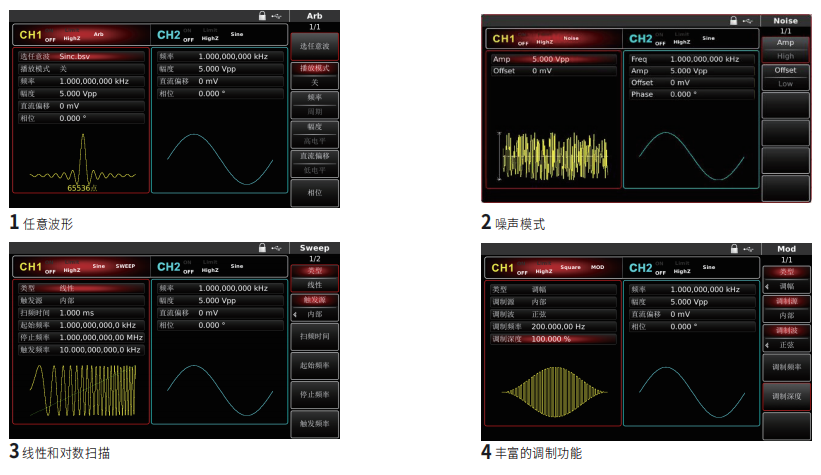

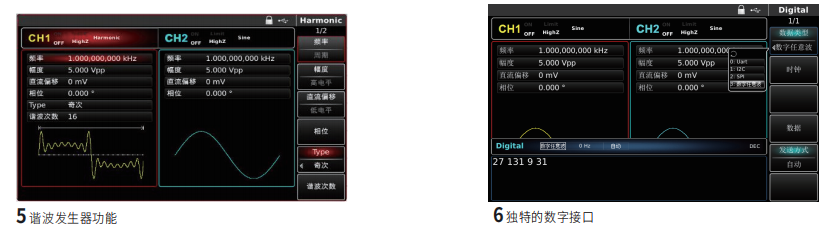

产品特色



技术指标


基本参数

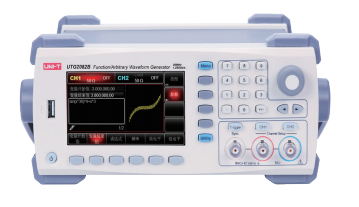

3)UTG2000B系列 函数/任意波形发生器

UTG2000B系列双通道函数/任意波形发生器，最大输出频率120MHz,1.28GSa/s采样率,16bit垂直分辨率。等性能双通道独立输出，具备调制、扫频、Burst、表达式、QAM、SUM等多种复杂波形的产生功能。UTG2000B标配USB Host、USB Device、LAN接口,便捷高效的操作界面,为客户提供更多的解决方案。


产品特点

  • 60MHz/120MHz正弦波输出

  • 1.28GSa/s采样率，16bit垂直分辨率

  • 内置16次谐波发生器

  • 16M点最大任意波形长度

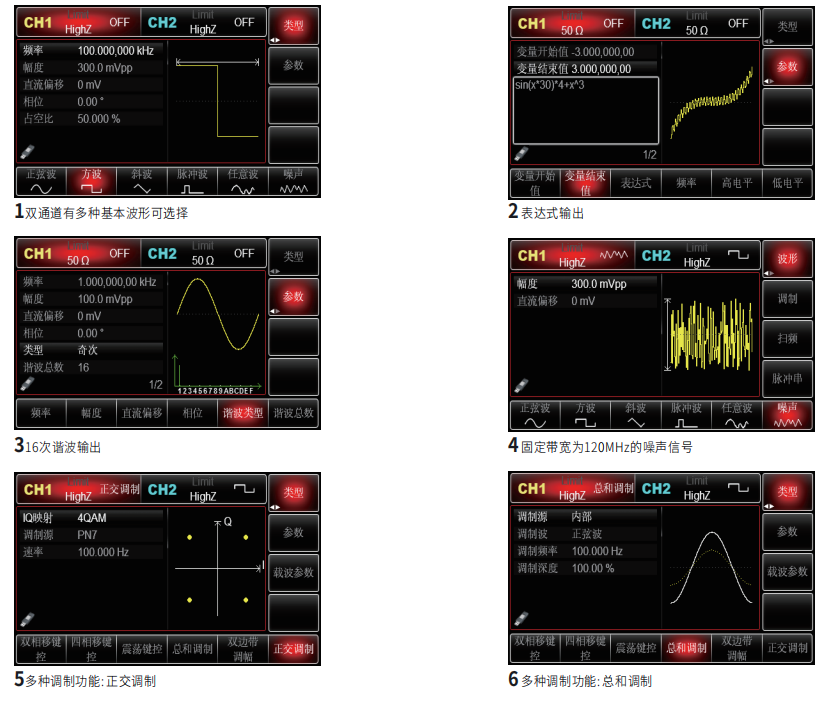

  • 独具特色的表达式输出功能

  • 丰富的调制类型：AM、FM、PM、PWM、ASK、FSK、PSK、BPSK、QPSK、OSK、DSB-AM、SUM、QAM

  • 标配接口：USB Host，USB Device，LAN

产品特色

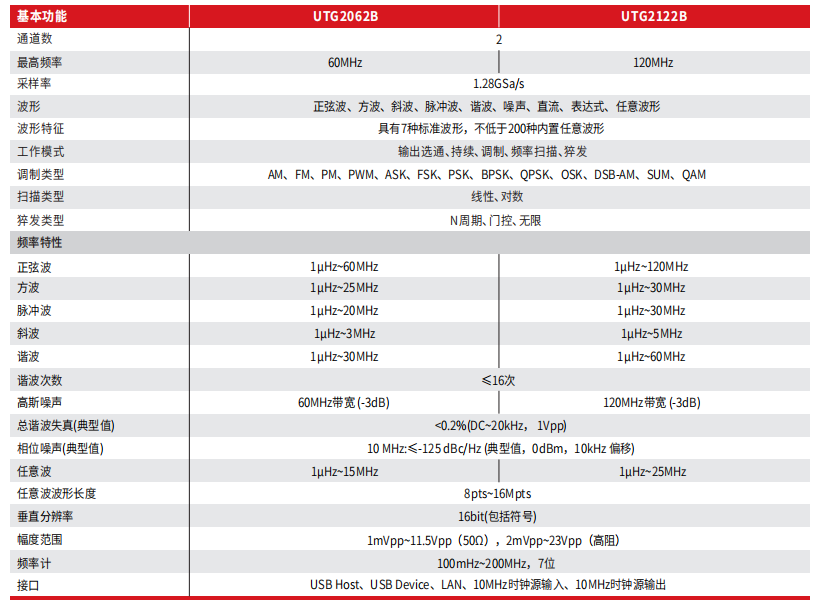

技术指标


基本参数

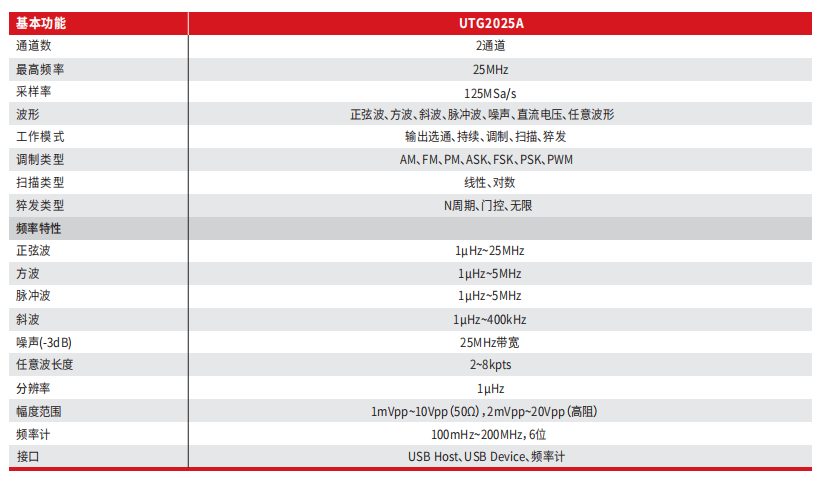

4)UTG2000A系列 函数/任意波形发生器

UTG2000A系列双通道函数/任意波形发生器，最大输出频率25MHz125MSa/s采样率,14bit垂直分辨率。等性能双通道独立输出,具备调制、扫频、Burst、等多种复杂波形的产生功能。标配USB Host、USB Device接口便捷高效的操作界面、优越的技术指标及人性化的图形显示。


产品特点


技术指标


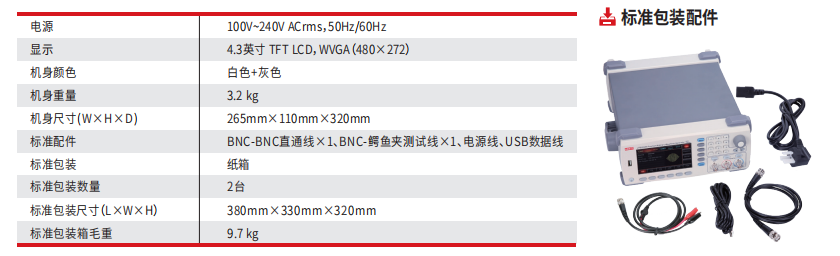

基本参数


5)UTG1000X系列 函数/任意波形发生器

UTG1000X系列函数/任意波形发生器,采用先进的直接数字频率合成技术生成精确,稳定的波形。低至1uHz的频率分辨率,是一款经济型、高性能、多功能的函数/任意波形发生器。可生成精确、稳定、纯净、低失真的输出信号,便捷的操作、优越的性能指标以及人性化的图形显示，让您的测试更加得心应手,是一款满足测试、学习需求、提高工作效率的多功能设备。


产品特点

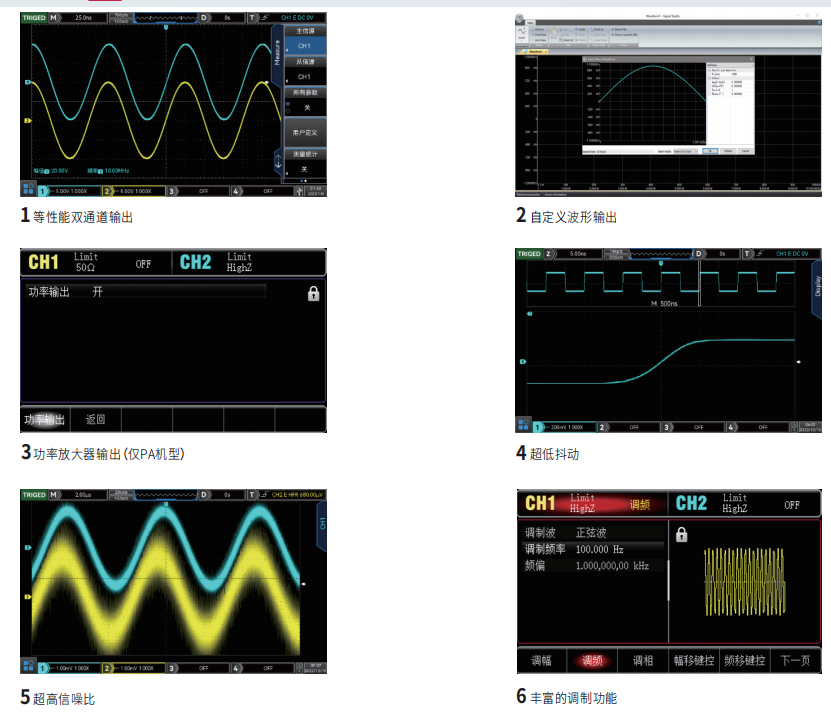

  • 双通道等性能最大输出频率40MHz ，最大输出幅度20Vpp

  • 200MSa/s采样率， 16bit垂直分辨率

  • 低抖动方波最高频率20MHz

  • 丰富的模拟和数字调制功能： AM、FM、PM 、FSK、ASK、PSK 和 PWM

  • 支持扫频和脉冲串输出

  • 可通过上位机软件生成任意波形

  • 内置功率放大模块，最大输出功率4W （仅PA机型）

  • 7 位硬件频率计功能

  • 内置200种任意波形

  • 标配USB Host, USB Device ，Power Output（仅PA机型）

  • 4.3" TFT LCD显示屏

产品特色

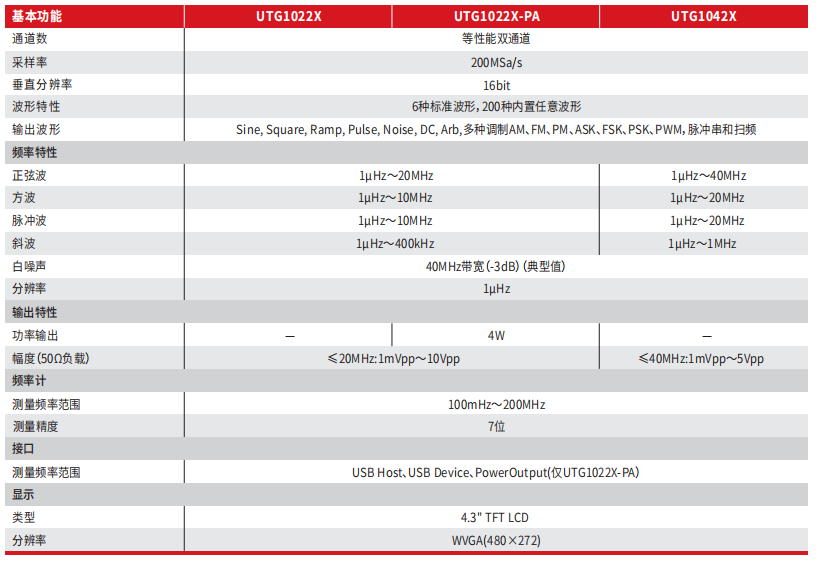

技术指标


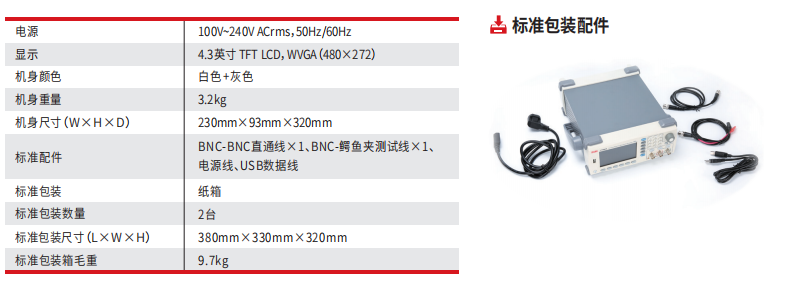

基本参数

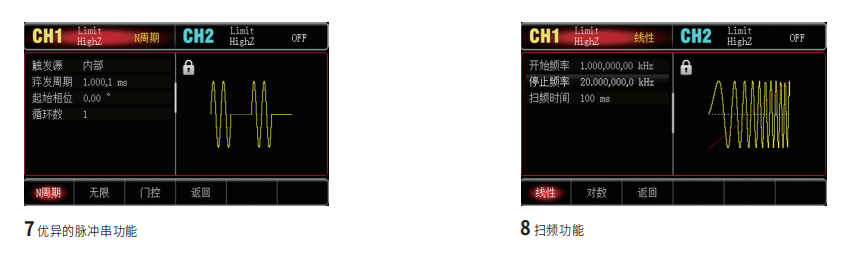

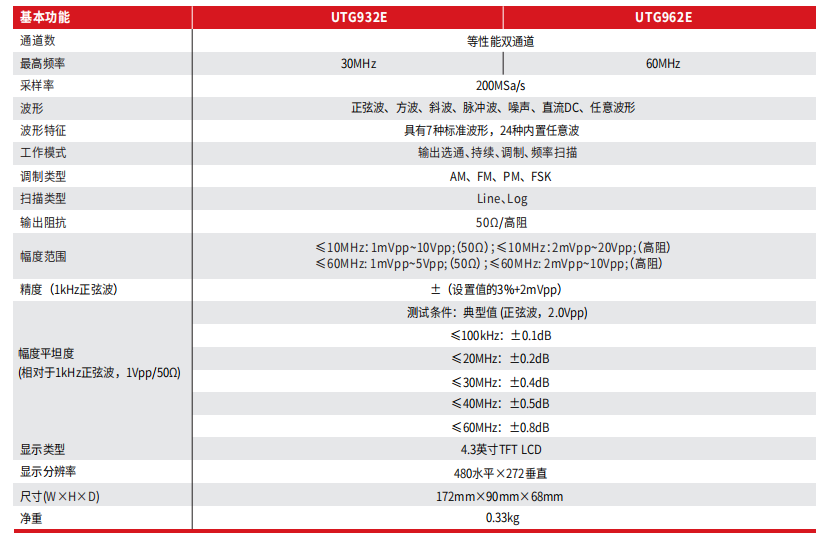

6)UTG900E系列 函数/任意波形发生器

UTG900E系列函数任意波形发生器使用直接数字合成技术以产生精确、稳定的波形输出,低至1uHz的分辨率,是一款经济型、高性能、多功能的函数任意波形发生器。可生成精确、稳定、纯净、低失真的输出信号,操作便捷、优越的技术指标及人性化的图形显示,是一款满足学习、测试需求、提高工作效率的多用途设备。


产品特点

  • 30MHz/60MHz频率输出，全频段1μHz分辨率

  • 低抖动方波输出

  • 便携式造型，支持交直流供电

  • 200MSa/s采样率,14bit垂直分辨率

  • 兼容TTL电平信号的7位高精度频率计

  • 24组非易失数字任意波形存储

  • 支持频率扫描输出：AM、FM、PM、FSK

  • 4.3英寸高分辨率TFT彩色液晶显示

  • 标准配置接口：USB Device

产品特色


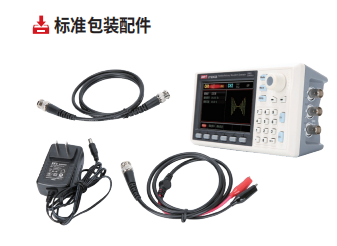

技术指标

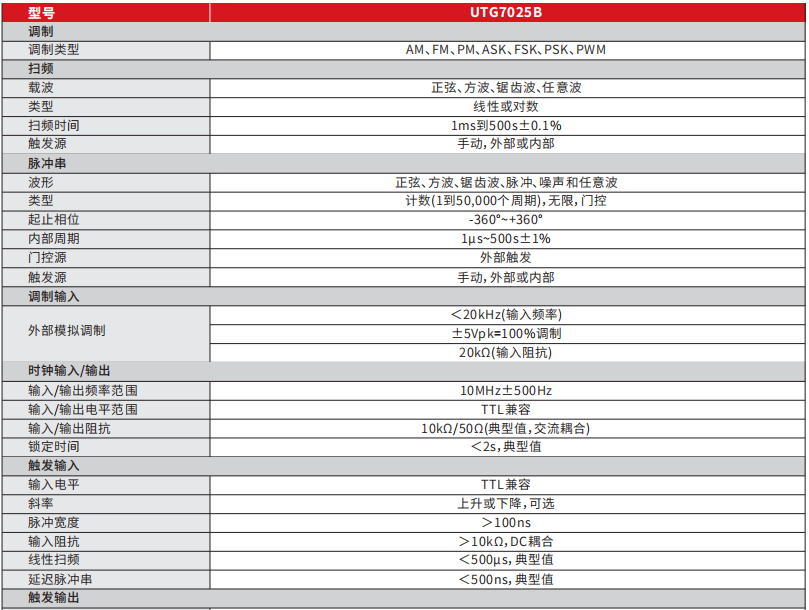

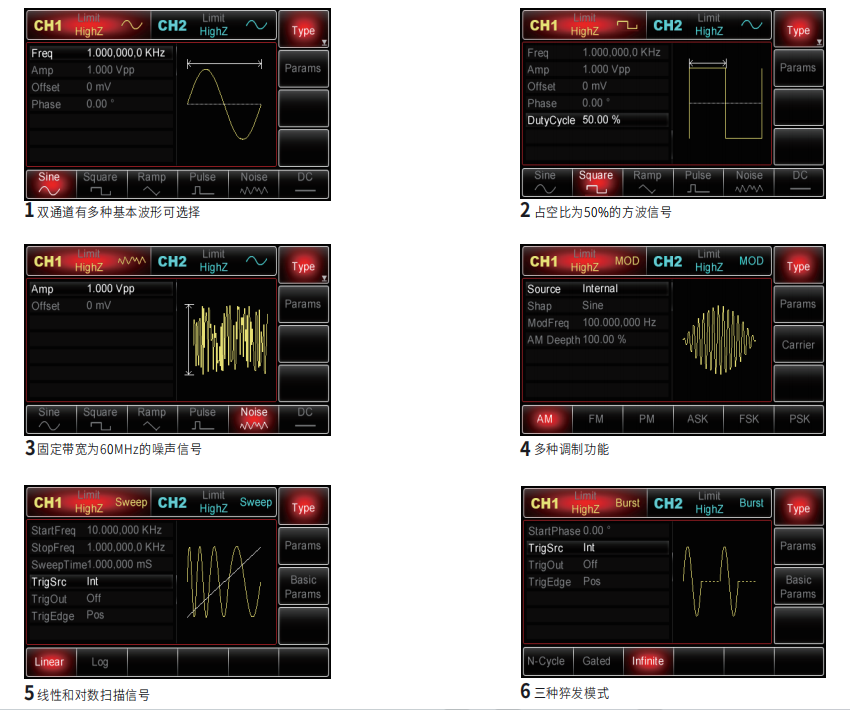

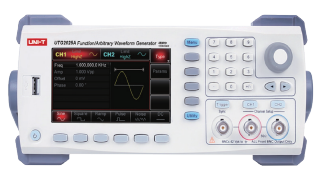

7)UTG7025B 函数/任意波形发生器

产品特点

  • 25MHz正弦波输出，全频段1μHz分辨率

  • 5MHz方波脉冲波输出

  • 125MSa/s采样速率，14bit垂直分辨率

  • 标配等性能双通道

  • 最大输出幅度23Vpp

  • 25MHz正弦波输出，全频段1μHz分辨率

  • 5MHz方波脉冲波输出

  • 125MSa/s采样速率，14bit垂直分辨率

  • 标配等性能双通道

  • 最大输出幅度23Vpp

  • 8k点最大任意波形长度；200个非易失波形存储

  • 丰富的调制类型：AM、FM、PM、ASK、PSK、FSK、PWM

  • 4.3英寸高分辨率TFT彩色液晶显示

  • 标准配置接口：USB Host、USB Device、频率计

  • 支持NeptuneLab 实验系统综合测试平台

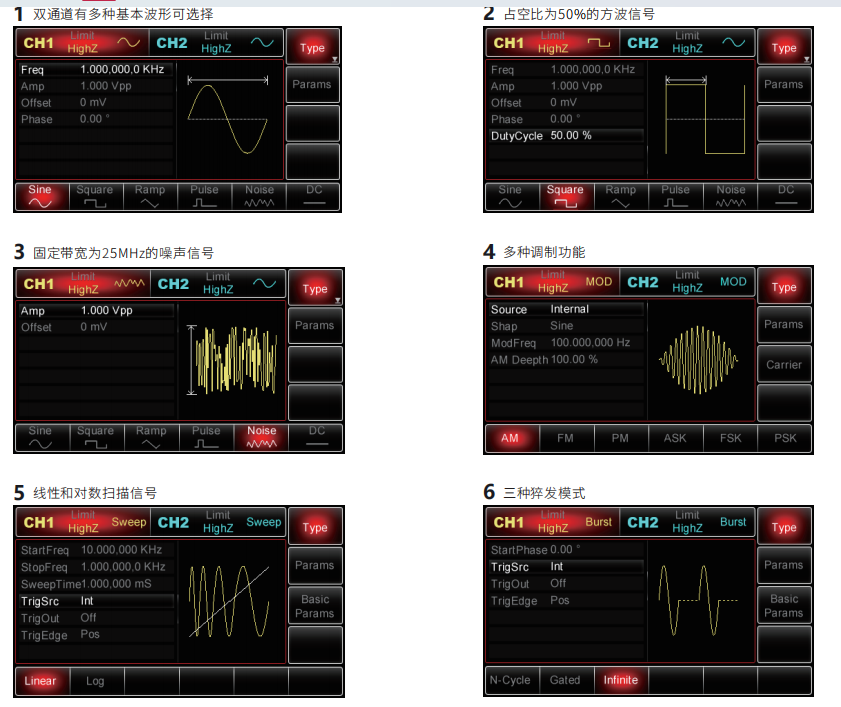

产品特色

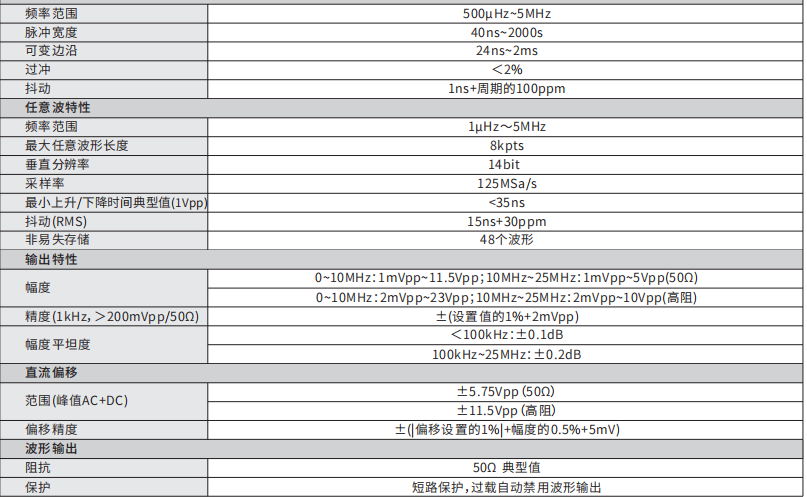

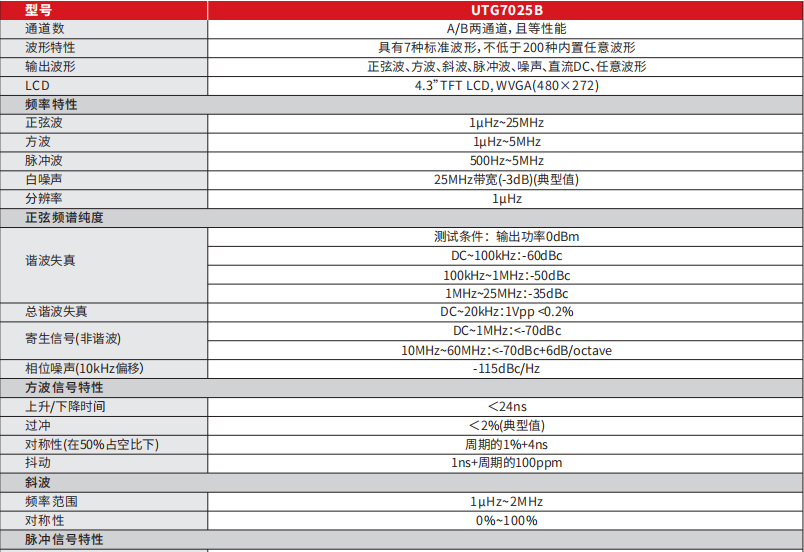

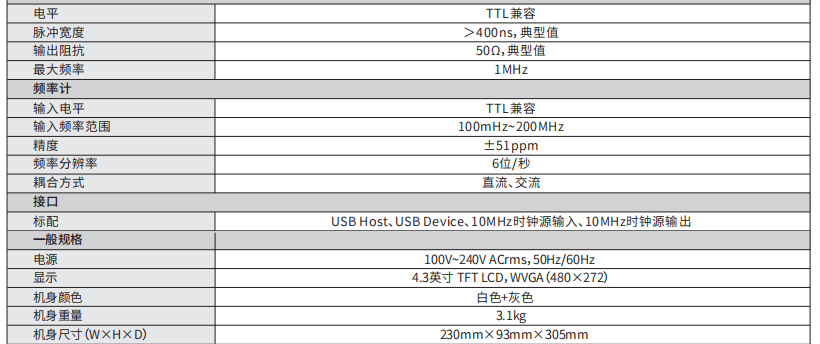

技术指标
